加工例: Flexchamferを使った面取り
![CNC制御による正確な面取り形状(歯元に沿った丸みを含む)](/shared/media/gear-technology-and-automation/images/gear-technology/gear-cutting-machines/chamfercut/flexchamfer/liebherr-flexchamfer-gallery-1.jpg)
CNC制御による正確な面取り形状(歯元に沿った丸みを含む)
![歯底円周辺に干渉形状を持つシャフト部品の面取り](/shared/media/gear-technology-and-automation/images/gear-technology/gear-cutting-machines/chamfercut/flexchamfer/liebherr-flexchamfer-gallery-2.jpg)
歯底円周辺に干渉形状を持つシャフト部品の面取り

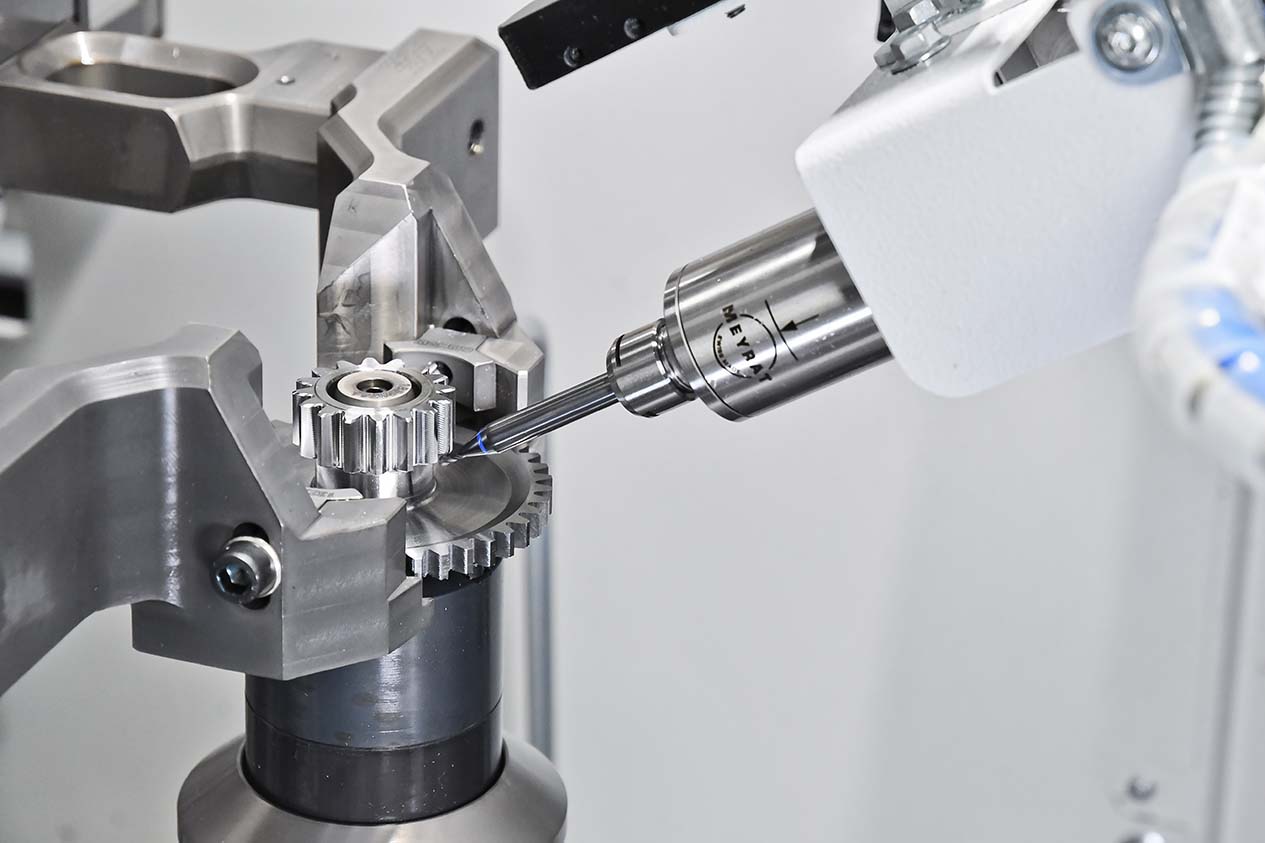

![一回のセッティングで複合ギアの面取りが可能(異なるモジュールや歯形でもOK)](/shared/media/gear-technology-and-automation/images/gear-technology/gear-cutting-machines/chamfercut/flexchamfer/liebherr-flexchamfer-gallery-3.jpg)
一回のセッティングで複合ギアの面取りが可能(異なるモジュールや歯形でもOK)
![高出力のカッター軸により大モジュールの面取りも可能(写真はモジュール10)](/shared/media/gear-technology-and-automation/images/gear-technology/gear-cutting-machines/chamfercut/flexchamfer/liebherr-flexchamfer-gallery-4.jpg)
高出力のカッター軸により大モジュールの面取りも可能(写真はモジュール10)
![高強度材の面取り(例:航空部品)](/shared/media/gear-technology-and-automation/images/gear-technology/gear-cutting-machines/chamfercut/flexchamfer/liebherr-flexchamfer-gallery-5.jpg)
高強度材の面取り(例:航空部品)
![内歯の面取り(加工可否は部品形状によります)](/shared/media/gear-technology-and-automation/images/gear-technology/gear-cutting-machines/chamfercut/flexchamfer/liebherr-flexchamfer-gallery-6.jpg)
FlexChamferは、外歯歯車に限らず複合ギアや干渉形状を持つ歯車のバリ取りと面取りを極めて容易に、また歯切り加工と並行して行うことができます。
ギアボックスの動力伝達能力の向上が要求される時代になり、歯車端面の処理加工はますます注目を集めています。顧客から要求される高いレベルの品質や正確な面取り形状を実現するためには、革新的な面取り技術が必要になります。その中で有望とされる技術の一つが、機械加工によって正確な面取り形状を実現するChamferCut工法です。しかしながら、この実績のある面取り工法も、小ロットのワークや加工が難しい形状のワークではその良さが生かせません。特に複合ギヤに関しては、ChamferCut工法は、面取りの必要な歯車端面を全て加工できるとは限りません。
この特許申請中のFlexChamfer工法なら小ロットのものや、シンプルな形状のものでも難しい形状のものでも理想的に加工できます。連続生産や大量生産を得意とするChamferCut工法に対しFlexChamferは、小から中規模のロットのワークにおいて対応力が広くかつ経済効率の高い生産を実現します。使用する市販の標準ミリングカッターは低価格で、迅速かつ簡単に交換でき、時間のかかる段取りは不要です。そのため、小ロットのワークも非常に経済的に加工することができます。
