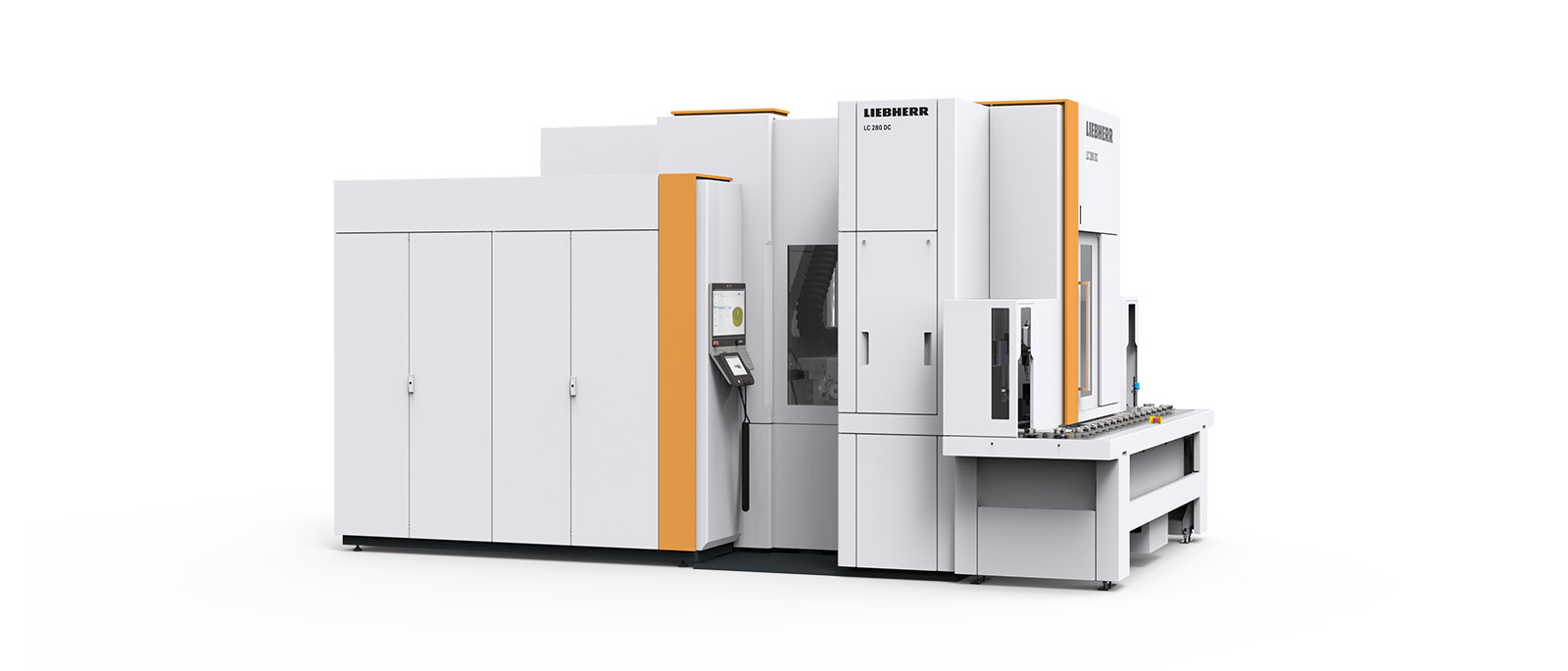

LC 180 - 280

Датчик цикла

Highlights

Платформа станков LC 180 - 280 допускает использование модульной конструкции. Это позволяет реализовать множество различных технологических решений или определённых требований заказчика.

    Высокая гибкость
    Обработка с охлаждением и сухая обработка
    Энергоэффективность и эффективное использование ресурсов

    Конструкция станка

    Платформа станков LC 180/280 допускает использование модульной конструкции. Это позволяет реализовать множество различных технологических решений или определённых требований заказчика. Зубофрезерные станки обкатного типа Liebherr имеют оптимальную конструкцию, обеспечивающую высокий уровень универсальности. Мощные зубофрезерные станки обкатного типа отличаются производительностью, высочайшим качеством и максимальной эксплуатационной надежностью.

    • Повышенная жёсткость станины благодаря моделированию методом конечных элементов (FEM)
    • Термосимметричная конструкция станка и встроенная функция коррекции температуры для стабильно высокого уровня качества
    • Оптимальная утилизация стружки
    • Высокая универсальность для разных видов обработки:
      • зубчатые колёса, валы, червячные колёса;
      • многовенцовые зубчатые колёса;
      • скайвинг/чистовое фрезерование;
      • зависимость от положения;
      • фрезерование специальных профилей;
    • обработка с охлаждением и сухая обработка:
    • Станок с малой площадью установки легко переставляется
    liebherr-gear-hobbing-lc180-280-machine-concept

    Оси

    X1: радиальное перемещение вертикальной каретки | B1: вращение рабочего инструмента | Z4: вертикальное перемещение задней стойки | V1: тангенциальное перемещение рабочего инструмента | C2: вращение изделия| C3: вращение кольцевого грузчика| Z1: осевое перемещение фрезерной головки | A1: маховое движение рабочего инструмента

    Зубофрезерные станки обкатного типа LC 280 α

    liebherr-gear-hobbing-lc180-280-alpha1

    Начните производство зубчатых зацеплений

    Станок LC 280 α обеспечивает максимальную универсальность и является идеальным решением для новичков в сфере производства зубчатых зацеплений благодаря возможности обработки самых разных изделий, а также неизменно высокому качеству Liebherr и небольшим затратам на приобретение.

    Благодаря ограниченному набору опций эти станки могут быть изготовлены и доставлены в кратчайшие сроки. Так вы сможете начать производство максимально быстро. Базовая модель поставляется с сенсорным интерфейсом оператора LHGearTec и кольцевым грузчиком для погрузки и разгрузки изделий весом до 25 кг. В станках Alpha компания Liebherr использует те же высококачественные компоненты, что и в универсальных станках, а также станках, изготовленных по индивидуальному заказу.

    01/03

    Зубофрезерные станки обкатного типа 180 / 280 (DC)

    liebherr-lc-280-dc-heads

    Фрезерные головки

    Для большинства сценариев применения с высокими требованиями к крутящему моменту фрезерная головка оснащена ступенчатым редуктором с возможностью выбора различных передаточных чисел. На интерфейсе для крепления инструмента предлагаются держатели с полым хвостовиком, инструменты с цилиндрическим хвостовиком и крутые конусы. Для клиентов с очень высокими требованиями к частоте вращения шпинделя доступна также фрезерная головка с прямым приводом.

    01/03
    liebherr-gear-hobbing-lc180-280-table

    Привод стола

    Для зубофрезерной обработки требуется абсолютно беззазорный привод заготовки. Для обработки по традиционной технологии предлагается привод стола с цилиндрической зубчатой передачей. Для высокопроизводительной обработки HPC (High Performance Cutting) предлагается высокодинамичный прямой привод, который отвечает всем требованиям в отношении частоты вращения и точности.

    01/02
    liebherr-gear-hobbing-lc180-280-parallel-chamfering

    Снятие фасок параллельно процессу обработки с помощью ChamferCut или FlexChamfer (LC 180 / 280 DC)

    На стороне обслуживания LC 180/280 DC встроен модуль ChamferCut. Он добавлен для повышения удобства управления станком. Таким образом, оператор станка имеет неограниченный доступ к обеим позициям обработки резанием. Кроме того, значительно улучшается отвод стружки. Проверенная система кольцевого грузчика Liebherr позволяет быстро и эффективно транспортировать изделие между позициями зубофрезерования методом обката и скашивания кромки. Таким образом, снятие фасок при помощи ChamferCut или FlexChamfer осуществляется параллельно процессу зубофрезерования методом обката. Особенность модуля снятия фасок заключается в том, что он по умолчанию работает с 6 осями ЧПУ. Настройки или корректировки, а также внесение поправок с различными модификациями профиля могут быть легко и быстро выполнены с помощью удобного программного обеспечения.

    01/05

    Технические данные

    ТипоразмерыLC 180 αLC 280 αLC 180LC 280LC 180 DCLC 280 DC

    Обзор

    Автоматизация & Характеристики

    liebherr-gear-hobbing-lc180-280-automation-KSR

    Цепной накопитель (KSR)

    С помощью компактного цепного накопителя KSR можно хранить и транспортировать изделия диаметром не более 180 мм и длиной 300 мм. Максимальная общая нагрузка составляет 75 кг. Этот небольшой накопительный блок для изделий также можно использовать как дополнительный накопитель, например, в случае подачи изделий роботами.
    liebherr-gear-hobbing-lc180-280-maintenance

    Простота технического обслуживания

    Оптимальный доступ к станку во время технического обслуживания залог производительности. С этой целью все необходимые доступы для технического обслуживания оснащены дверцами. Кроме того, для ускорения и упрощения дополнительного контроля определённых состояний в дверцах для техобслуживания предусмотрены окошки. Это позволяет оператору станка или обслуживающему персоналу очень быстро считывать сигналы снаружи. Кроме того, в новую конструкцию станка интегрирован корпус гидравлической системы, который снижает шум, издаваемый гидравлическим агрегатом.
