Die Schlitzwandfräse ist modular aufgebaut und besteht aus einem robusten Grundkörper. Aus der Typenbezeichnung der Fräse LSC 8-18 ist ersichtlich, dass damit Schlitzwanddicken von 800-1800 mm möglich sind. Mit der Fräse können Stiche mit einer Länge von 2800 bzw. 3200 mm und einer maximalen Tiefe von 150 m umgesetzt werden. Liebherr bietet die Schlitzwandfräse, den HS 8130.1 als Trägergerät und die Entsandungsanlage als komplettes Package an.

    01/12

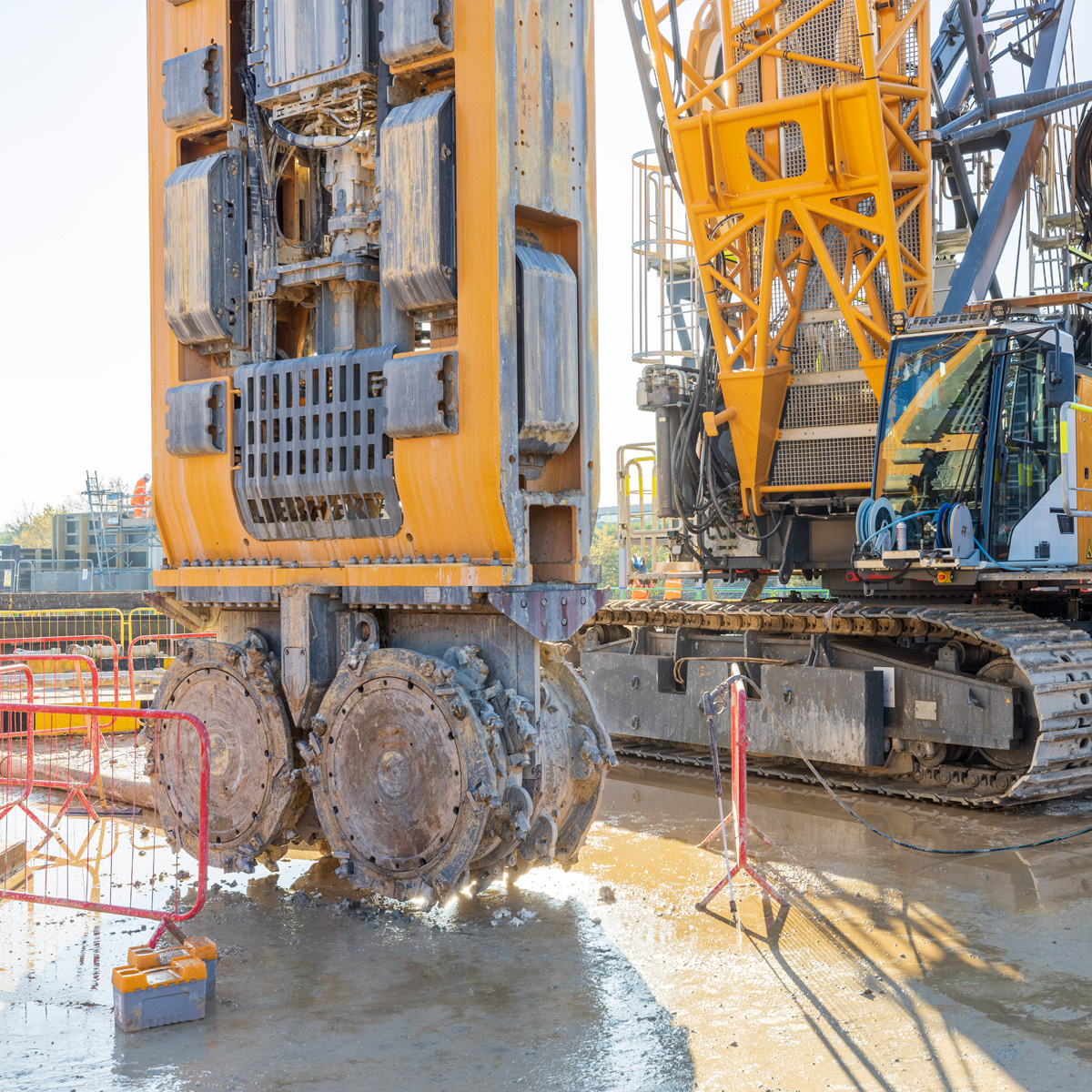

    Fräsräder
    Die Fräsräder lassen sich dank Schnellwechselsystem einfach tauschen. Jedes Fräsrad wird mit 110 kNm angetrieben und ist selbst für härteste Einsätze ausgelegt.
    Verdreheinrichtung
    Die Schlitzwandfräse ist mit einer hydraulischen Verdreheinrichtung ausgerüstet. Diese gestattet das stufenlose Ausrichten der Fräse auf den Schlitz.
    Steuerklappen
    Die Fräsrichtung kann durch 12 voneinander unabhängig ansteuerbare Steuerklappen korrigiert werden. Die aktuelle Position der Klappen wird am Monitor in der Fahrerkabine in Echtzeit angezeigt.
    Schlauchtrommelsystems DS 150 T
    Durch die großen Leitungsquerschnitte des Schlauchtrommelsystems DS 150 T kann im Fräsenbetrieb höchst effizient gearbeitet werden.
    Zusatztank
    Ein zusätzlicher Dieseltank (500 Liter) im Schlauchtrommel-Trägerrahmen des Seilbaggers ermöglicht ein möglichst langes autarkes Arbeiten.
    Bewährtes Trägergerät
    Als Trägergerät dient der Seilbagger HS 8130.1 konzipiert. Die leistungsstarke Winde meistert das hohe Gewicht der Fräse.

    Technische Daten - Schlitzwandfräse LSC 8-18

    PDF (8,4 MB)

    Separieranlage für Schlitzwandherstellung SP 600 C - technische Daten

    PDF (5,0 MB)

    4C-Power - pay per use

    PDF (0,6 MB)

    Einsatzbericht Schlitzwandarbeiten in Neapel

    PDF (2,0 MB)

    Einsatzbericht Schlitzwandfräse LSC 8-18 L Baustelle München

    PDF (1,9 MB)
    Vertikalitätsassistent
    Dieses Assistenzsystem überwacht den Schlitzwandprozess, indem es Abweichungen der Schlitzwand zur Fräse misst und protokolliert.
    Zentralschmierung
    Das Zentralschmiersystem der Fräse erlaubt eine schnelle und einfache Wartung.

    • Schlitzwandarbeiten in Neapel

    • LSC 8-18 Animation Video

    • 4C-Power - pay per use

    • Verticality Assistant

          • Typ - Standard-Fräsradsatz

          • Einsatzbereich - Weiche bis halbfeste bindige Böden; locker bis dicht gelagerte nichtbindige Böden mit SPT-Werten bis (N/30cm) ≤ 50. Fels mit Festigkeit bis ca. 50 MPa. Kombinierbar mit Räumerplatten.

          • Lieferumfang - Der Fräsradsatz besteht aus zwei links- und zwei rechtsdrehenden Fräsrädern. Der Saugkasten und die entsprechende Anzahl an Räumerplatten sind ebenfalls enthalten.

          • Ausstattung - Fräsradbestückung Flachzahn, CT- SB 38 JM, Zähne außen abhängig ob links oder rechtsdrehend Flachzahn CT- SB42 JR, CT- SB42 JL

          • Typ - Standard-Fräsradsatz

          • Einsatzbereich - Weiche bis halbfeste bindige Böden; locker bis dicht gelagerte nichtbindige Böden mit SPT-Werten bis (N/30cm) ≤ 50. Fels mit Festigkeit bis ca. 50 MPa. Kombinierbar mit Räumerplatten.

          • Lieferumfang - Der Fräsradsatz besteht aus zwei links- und zwei rechtsdrehenden Fräsrädern. Der Saugkasten und die entsprechende Anzahl an Räumerplatten sind ebenfalls enthalten.

          • Ausstattung - Fräsradbestückung Flachzahn, CT- SB 38 JM, Zähne außen abhängig ob links oder rechtsdrehend Flachzahn CT- SB42 JR, CT- SB42 JL

          • Typ - Fräsradsatz für Fels

          • Einsatzbereich - Von weichem bis hartem Fels, mit Festigkeiten über 50 MPa.

          • Lieferumfang - Der Fräsradsatz besteht aus zwei links- und zwei rechtsdrehenden Fräsrädern. Der Saugkasten und die entsprechende Anzahl an Räumerplatten sind ebenfalls enthalten.

          • Ausstattung - Fräsradbestückung Rundschaftmeißel RSC 22-32 E

          • Typ - Fräsradsatz für Fels

          • Einsatzbereich - Von weichem bis hartem Fels, mit Festigkeiten über 50 MPa.

          • Lieferumfang - Der Fräsradsatz besteht aus zwei links- und zwei rechtsdrehenden Fräsrädern. Der Saugkasten und die entsprechende Anzahl an Räumerplatten sind ebenfalls enthalten.

          • Ausstattung - Fräsradbestückung Rundschaftmeißel RSC 22-32 E

          • Typ - Fräsradsatz für Mischböden

          • Einsatzbereich - Weiche bis halbfeste bindige Böden; locker bis dicht gelagerte nichtbindige Böden mit SPT-Werten bis (N/30cm) ≤ 50. Fels mit Festigkeit bis ca. 50 MPa.

          • Lieferumfang - Der Fräsradsatz besteht aus zwei links- und zwei rechtsdrehenden Fräsrädern. Der Saugkasten und die entsprechende Anzahl an Räumerplatten sind ebenfalls enthalten.

          • Ausstattung - Fräsradbestückung Flachzahn FT 45-20 E

          • Typ - Fräsradsatz für Mischböden

          • Einsatzbereich - Weiche bis halbfeste bindige Böden; locker bis dicht gelagerte nichtbindige Böden mit SPT-Werten bis (N/30cm) ≤ 50. Fels mit Festigkeit bis ca. 50 MPa.

          • Lieferumfang - Der Fräsradsatz besteht aus zwei links- und zwei rechtsdrehenden Fräsrädern. Der Saugkasten und die entsprechende Anzahl an Räumerplatten sind ebenfalls enthalten.

          • Ausstattung - Fräsradbestückung Flachzahn FT 45-20 E
