ツールハンドリングシステム

リープヘルは工具の搬送脱着と保管を自動化する洗練されたしシステムを提供しています - これは複数のマシニングセンターで構成されたり高い工具需要を持つ生産環境に最適です。

自動化の度合いを上げる：自動ワークピースから工具管理まで

航空または工具製作および金型製作といった工具の取扱量が高い分野では、自動化されたツールハンドリングが主要な問題を解決します。そのような場合、連動したシステムの自動機械供給に工具の自動化を追加することが有意義です。

課題

工具の需要が多い

- 大きな工具マガジンが必要
- 部品の種類が多い
- 高強度材料の機械加工

保管容量に限りがある

- マシニングセンターの保管容量が限界に達している
- 大きな工具マガジンはどんな機械の場合でも費用が嵩む原因となる

複数の機械において頻繁に工具を交換

- 組織的、人員的にも手間がかかる
- 工具の需要は何度も手動で管理
- 工具の待ち時間が発生

解決方法

工具交換を自動化する

保管場所と分配システム並びに先進的な資源管理から成る信頼できるオートメーションが工具の需要を見込み予測します。待ち時間を回避できます。

中央工具マガジン

数千個の工具用の大きな保管容量を提供します。どんなシステムも、各々工具の需要、個々の位置関係、異なる工具受け（HSK、SK等）に適合します。

工具の自動交換

リニアポータルまたはロボットポータルとしての工具分配システムにより可能で、連携した機械に工具を供給します。複数の機械が同じ工具にアクセスできます。

ツールハンドリングシステムのメリット

スペース削減

集中管理されていない、構内にバラバラに設置されている保管場所に対するコンパクトな代替ソリューションは個別の工具台車と棚です。
最大60 %のスペース節減が可能です。

要員の削減

すべての工具の管理を中央で一カ所で行うことにより、無駄に探す時間を省くことができます。無人化生産をサポートします。

生産性の向上

待ち時間を無くすことにより、サイクルタイムが短縮され、機械の稼働率が向上し、製造コストを削減します。工具の必要性をインテリジェント予測し、その情報をツールプリセッターに直接入力します。

コスト削減

より効率的になった制御プロセスと、特殊工具や同タイプの工具を中央ステーションで管理することにより、一つの工具を様々な機械で使用することができます。自動データ伝送によって不良品コストはより軽減することができます。

リープヘルのシステム統合力で工具管理を一元化

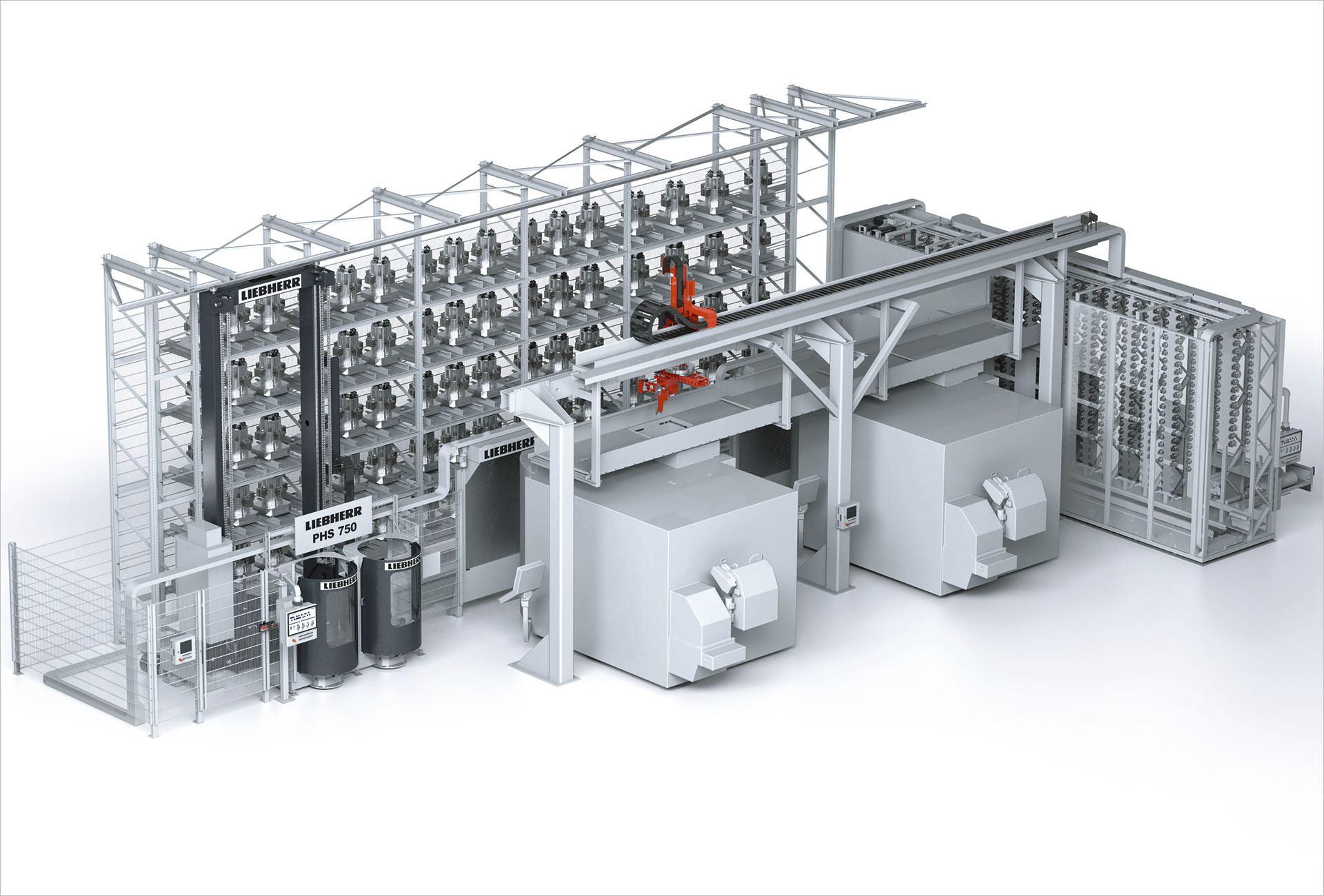

中央工具保管ステーション

リープヘルの工具保管ステーションは大きな保管容量を持つ棚を備えておりそこに工具を保管します。収納モジュールは自由度が高く配置することが可能であり、拡張することも可能です。これにより数千個の工具の保管が可能です。収納されている工具はロボットによって取り扱われます。配送システムはニーズに合わせて選択可能であり、マシニングセンターへの工具の配送と交換を担当します。工具の出し入れは工具の供給ステーションを通して行われます。そこで工具は識別され、データはセル制御システムに送られます。

配送システム柔軟に組み合わせ可能

リープヘルのガントリーローダーLPは最高のサイクルタイムを達成することができます。グリッパー、制御軸、また必要に応じて補正装置は、ライン内の工作機械に適合させることができます。ロボットポータルRPも選択可能であり、最高水準の柔軟性を誇り、積載が困難な状況にも対応します。

先進的なセル制御システム

セル制御システムは完璧に全体状況を把握します。すべてのデータを含む工具管理をコーディネートし、一貫した情報の流れを確保します。間違った工具または誤ったデータ伝送による不良品コストの発生は防止することができます。リソース計画によって需要に応じて必要な工具を確保します。これによりダウンタイムを減らし、機械の稼働時間をより長くすることができます。
