Globale Website: Produkte & Services für Andere LänderVolle Konzentration. Der Blick geht nach oben. Es ist mucksmäuschenstill auf der Baustelle. Frei schwebend zieht der Liebherr-Turmdrehkran 630 EC-H 70 Litronic das fast 70 Meter lange und 17 Tonnen schwere Rotorblatt nach oben. Ganz langsam. Bis hoch zur Nabe der Windkraftturbine auf 178 Meter Höhe.
Noch nie ist eine Anlage dieser Größe gebaut worden. Kranfahrer Wilhelm Lepertz und Georg Brodwolf nehmen deswegen zu zweit diese Herausforderung oben im Turmdrehkran an. Vier Augen sehen mehr als zwei. Über Funk stehen sie mit Thomas Ziegenbein in Kontakt. Der Projektleiter Installation Wind beim internationalen Bauunternehmen Max Bögl ist die direkte Verbindung der Kranfahrer zur Bodencrew, die aus dem Wald heraus mit Seilen das frei schwebende Bauteil fixiert und steuert. Alle sind hochkonzentriert. Nur die Funksprüche, die zwischen der Bauleitung und der Kanzel hin- und hergeschickt werden, hallen echoknisternd über die Baustelle. Es liegt förmlich in der Luft, dass hier heute ein Stück Technikgeschichte geschrieben wird.
![](/shared/media/mobile-and-crawler-cranes/images/upload/2018_01/energiewende_2.0/energiewende_2.0_bild3.jpg)
Weltweit beachtetes Pilotprojekt
In Gaildorf, im Schwäbisch-Fränkischen Wald auf dem Höhenzug der Limpurger Berge, wird gerade die Energiewende auf ein neues Level gehoben. Die Windsparte des internationalen Bauunternehmens Max Bögl errichtet hier nicht nur die mit 246,5 Metern höchsten Onshore-Windkraftanlagen der Welt. Mit seinen vier Windrädern erlebt zugleich auch die Wasserbatterie – eine vollkommen neue, dezentrale Speichertechnologie – ihre Weltpremiere.
„Die Wasserbatterie ist die Kombination aus einem Windpark mit einem Pumpspeicherkraftwerk. Damit lässt sich der Windstrom speichern, regeln und vor allem genau dann liefern, wenn er im Stromnetz auch wirklich gebraucht wird“, erklärt Gesamtprojektleiter Johannes Kaltner. Als Speicher dienen die Aktiv- und Passivbecken am Fuß des Windrades. Diese werden später durch eine Druckrohrleitung mit dem talseitigen Wasserreservoir des Unterbeckens samt dazwischenliegendem Pumpspeicherkraftwerk verbunden. „Die Verlegearbeiten für die Wasserleitungen beginnen im Frühjahr“, berichtet Kaltner.
![Kranfahrer Ralf Karras bei Max Bögl nennt seinen LTM 11200-9.1 ehrfurchtsvoll "Herkules".](/shared/media/mobile-and-crawler-cranes/images/upload/2018_01/energiewende_2.0/energiewende_2.0_bild1.jpg)
Kranfahrer Ralf Karras bei Max Bögl nennt seinen LTM 11200-9.1 ehrfurchtsvoll "Herkules".

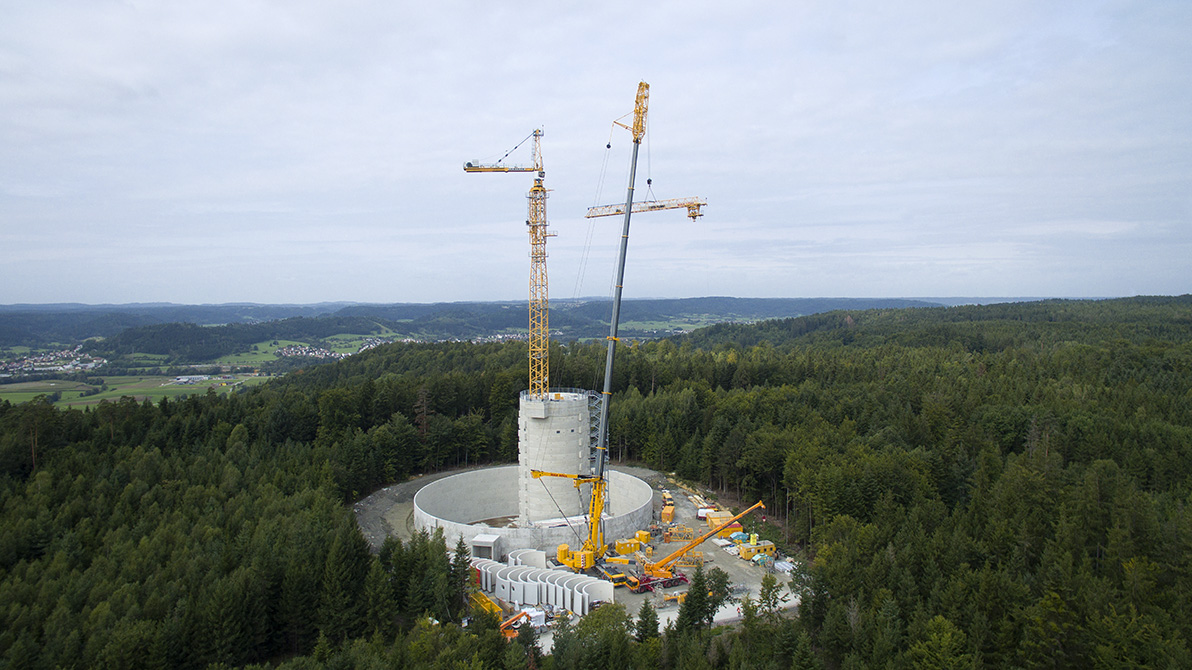

Beim Bau der Anlagen in Gaildorf spielen der Fahrzeug- und Turmdrehkran den klugen Doppelpass. Kranfahrer Ralf Karras und sein Mobilkran LTM 11200-9.1 begannen jedoch zunächst im Alleingang mit dem Bau des Aktivbeckens. Da hieß es für ihn, die 22 Tonnen schweren untersten Betonviertelschalen von den Tiefladern zu heben, sie auf der Kranstellfläche zusammenzuführen und mit einem 88-Tonnen-Hub in die Anlage einzupassen.
Erst, als das 40 Meter hohe Aktivbecken stand, konnte auf diesem Fundament der Turmdrehkran montiert werden. 22 Lkw-Ladungen, davon sechs Schwertransporte, musste Karras in Empfang nehmen. „Die ersten Kranmodule habe ich mit meinem LTM gehoben, später baute sich der Turmdrehkran mit seiner speziellen Hydraulikkonstruktion selbstkletternd auf“, berichtet Karras. Jetzt im laufenden Betrieb muss Karras „nur noch“ dem Kollegen oben im Kran die großen, sperrigen Bauteile für den Hub in große Höhen passend zurechtlegen.
Der Berliner ist Kranfahrer aus Passion. Mit dem Joystick bedient er seinen gewaltigen Fahrzeugkran LTM 11200-9.1, dem er ehrfurchtsvoll den Namen „Herkules“ gegeben hat. Und das aus gutem Grund. Der 9-achsige Liebherr-Mobilkran hat mit 100 Metern einen der längsten Teleskopausleger weltweit und bietet eine maximale Tragkraft von 1.200 Tonnen. „Kranführer war für mich schon immer ein Traumjob. Hier verbindet sich große Kraft und Leistungsstärke mit jahrelanger Erfahrung und Fingerspitzengefühl. Mit Ruhe und Gelassenheit sind mein Kran und ich ein super Team, auch wenn’s hoch hergeht.“
Mit der Natur per Du
Seit der Grundsteinlegung im April 2016 sind rund 35 Facharbeiter in Gaildorf im Dauereinsatz. Es sei die Euphorie für Innovationen und das technisch Machbare, die seine Mannschaft immer wieder aufs Neue antreibe, sagt Johannes Kaltner. „Dass mit dieser Baustelle ein ganz neues Kapitel der Energiewende aufgeschlagen wird, ist auch für erfahrene Windkraft- Profis nicht alltäglich“, betont Kaltner.
Vier Windkraftanlagen mitten im Wald zu errichten, ist nicht nur eine technische, sondern auch eine logistische Herausforderung. Für große Lagermöglichkeiten ist im Wald kein Platz. „Daher muss unsere Logistik in-time liefern. Am Fuß der Anlage hat jeweils immer nur ein Rotorblatt Platz für den Hub“, sagt Thomas Ziegenbein. Danach müsse erst wieder der Mobilkran ran und das nächste tonnenschwere Blatt von der Baustellenzufahrt über die Wipfel der Bäume heben und in die richtige Position bringen. „Der Aufwand lohnt sich“, sagt Ziegenbein. „Wenn wir weg sind, holt sich die Natur ganz schnell die Fläche wieder zurück.“
![](/shared/media/mobile-and-crawler-cranes/images/upload/2018_01/energiewende_2.0/energiewende_2.0_bild4.jpg)

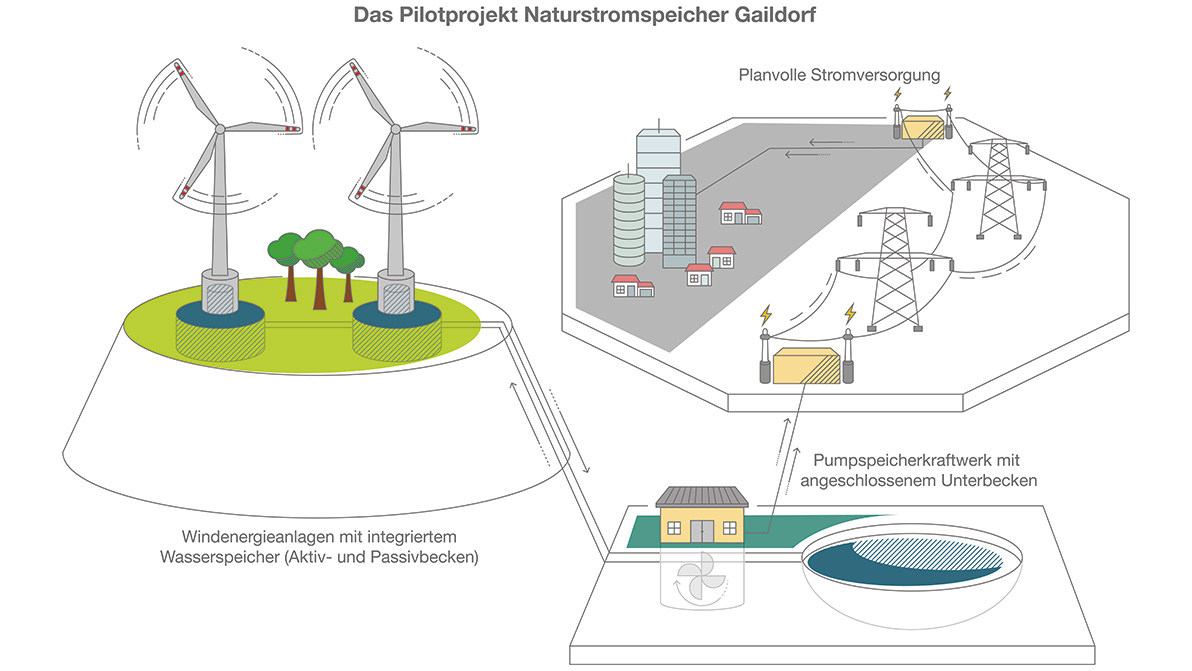

Das Pilotprojekt Naturstromspeicher Gaildorf
Die Leistung der Windenergieanlagen beträgt pro Anlage 3,4 Megawatt. Insgesamt werden im Aktiv- und Passivbecken 160.000 Kubikmeter Wasser zur Energiespeicherung genutzt. Der Wasserspeicher ist über unterirdische Druckrohrleitungen mit dem Generator im Pumpspeicherkraftwerk verbunden. Wenn Wind weht wird der Strom, den das Stromnetz nicht aufnehmen kann, genutzt, um Wasser in die integrierten Wasserspeicher der Windräder zu pumpen. Bei Flaute treibt das von oben herabströmende Wasser die Turbinen im Pumpspeicherwerk an. Der Windpark kann so weiterhin verlässlich und planbar Strom erzeugen und ins Netz einspeisen. Die Verbindung von Wind- und Wasserkraft sorgt für eine gleichmäßige und planvolle Versorgung von Haushalten, Gewerbe und Industrie mit Naturstrom. Die Jahresstromerzeugung aus Wind kann in Gaildorf bis zu 42 Gigawattstunden betragen.
Dass mit dieser Baustelle ein ganz neues Kapitel der Energiewende aufgeschlagen wird, ist auch für erfahrene Windkraft-Profis nicht alltäglich.
